構造のエビデンス
Structural evidence木造トラス構法の高い性能が、各種試験結果で証明されました
1
ボールジョイントによる

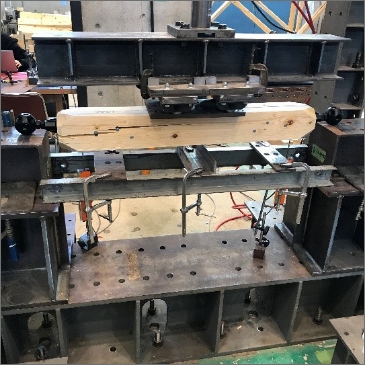

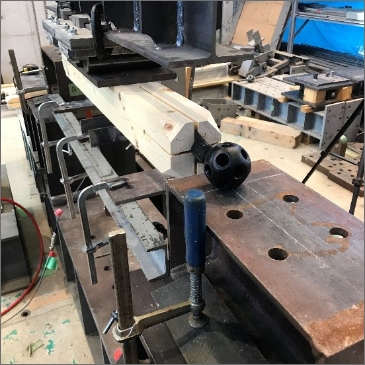

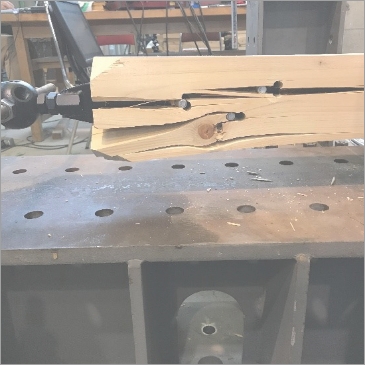

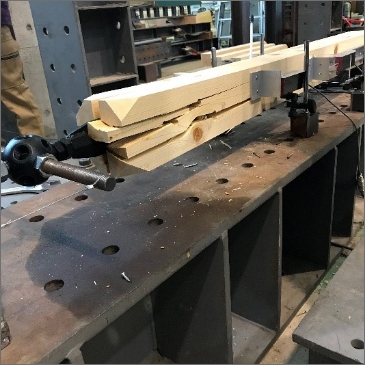

木造トラス構法の接合部強度 ボールジョイント接合部の圧縮引張、曲げせん断試験を実施。
木造トラス構法の接合部強度 ボールジョイント接合部の圧縮引張、曲げせん断試験を実施。
試験の様子
写真:1
写真:2
写真:3
写真:4
写真:5
![写真:1](/assets/images/structural/p_structural_01.jpg)
![写真:2](/assets/images/structural/p_structural_02.jpg)
![写真:3](/assets/images/structural/p_structural_03.jpg)
![写真:4](/assets/images/structural/p_structural_04.jpg)
![写真:5](/assets/images/structural/p_structural_05.jpg)
![写真:6](/assets/images/structural/p_structural_06.jpg)
結果
トラス構法において作用すると考えられる圧縮引張耐力のほか、
曲げせん断試験も行い、結果として各種許容耐力を確認する事が出来ました。
2
トラス構法で接合部に使用する

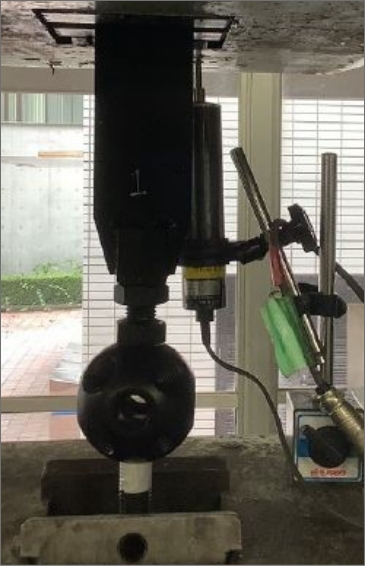

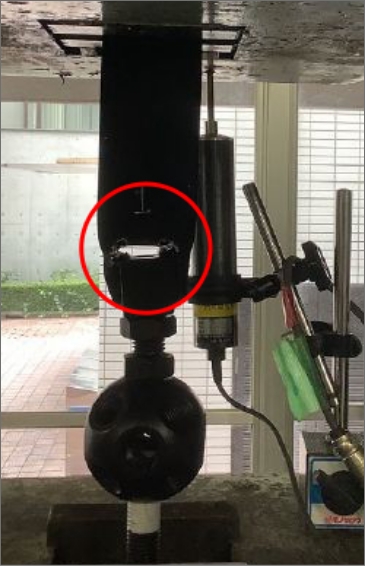

金物の引張試験 接合する金物(ボールジョイント及び羽子板金物)の引張試験を実施。
金物の引張試験 接合する金物(ボールジョイント及び羽子板金物)の引張試験を実施。
試験の様子
写真:6
写真:7
![写真:6](/assets/images/structural/p_structural_07.jpg)
![写真:7](/assets/images/structural/p_structural_08.jpg)
![写真:7](/assets/images/structural/p_structural_09.jpg)
結果

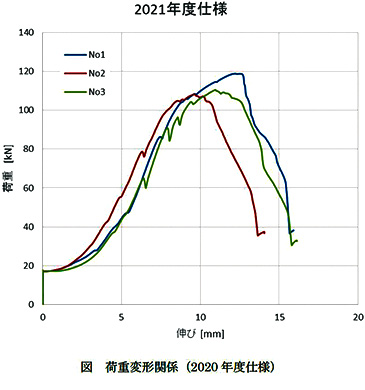

従来のボールジョイント及び羽子板金物の約1.2倍の強度を確認しました。
